Seilzugsensor

Die eleganteste Lösung zur Ermittlung der Drosselklappen- bzw. Vergaserschieberposition.

Das größte Problem bei der Ermittlung der Drosselklappen- bzw. Vergaserschieberposition ist die Anbringung eines geeigneten Sensors am Drosselklappengehäuse bzw. am Vergaser. Bei einem Drosselklappengehäuse lässt sich ein Sensor an die Drosselklappenwelle anbringen, was aber etwas Bastelarbeit mit sich bringt. Bei einem herkömmlichen Vergaser sieht das Ganze schon komplizierter, wenn nicht so gar aussichtslos aus.

​

Hier kommt der MD-Lambda-View Seilzugsensor in Spiel. Dieser wird an Stelle des serienmäßig verbauten Gasseilzuges verbaut.

​

​

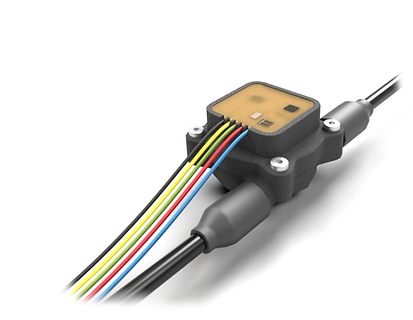

smarter Seilzugsensor für Vergaserabstimmung

Wie funktioniert der MD-Lambda-View Seilzugsensor?

smarter Seilzugsensor für Vergaserabstimmung Explosionsdarstellung

Sensorplatine, smarte Variante

Schrauben

Gehäuseoberteil

Kugellager

Magnet, nur smarte variante

Seilzugpin

Rotor

Kugellager

Dichtring

Gehäuseunterteil mit Gewindebuchsen

Seilzugkappe

Seilzug

Die gesamte Baugruppe verhält sich wie ein herkömmlicher Gasseilzug, betätigt aber eine, über eine Seilzugumlenkung angetriebene Positionserfassung. Dadurch werden alle Aktionen am Gasgriff gleichzeitig an den Vergaserschieber oder die Drosselklappe übergeben und auch an den integrierten Positionssensor.

​

​

Technische Daten
für smarte und analoge Variante

​maximaler Seilzugweg

smart & analog 56mm

​

maximaler Drehwinkel des internen Rotors

smart & analog 237°

​

Versorgungsspannung smart

5V von MD-Lambda-View, oder 9V-15V vom Bordnetz

integrierter Transienten- und Verpolschutz

​​

Versorgungsspannung analog

5V und GND von MD-Lambda-View

​

Ausgangssignal smart

linear zum Seilzugweg 0.5V - 4.5V

unabhängig vom Seilzugweg (integrierte Anlernfunktion)

​

Ausgangssignal analog

linear zum Seilzugweg 0V - 5V bei 333° Drehwinkel

​​

Einstellung smart

zwei Taster für Anlernfunktion

Min (Leerlauf)

Max (Vollgas)

unabhängig von Einbaurichtung

​

​​

LED zur Anzeige Betriebszustände smart

nicht angelernt (langsames Blinken)

Normalbetrieb angelernt (Dauerleuchten)

außerhalb des eingelernten Bereiches (schnelles Blinken)

Reset - beide Taster gleichzeitig min 5s (schnelles Blinken)

​

​Anschlüsse smart

5V, 9V - 15V, GND

Ausgang: 0.5V - 4.5V

​

Anschlüsse analog

5V, GND und Signalausgang

​

​​Abmessungen

smart & analog

L = 60,5mm, B = 42,2mm, H = 29,5mm (ohne Seilzüge)

​

Verbindung zum Fahrzeug

smart & analog

Seilzugseele und- hülle individuell kürzbar

schraubbare Seilzugnippel

MD-Lambda-View Seilzugsensor Einzelteile

Gehäuseteile und Rotor

MD-Lambda-View Seilzugsensor ohne Platine

Zusammenbau mit Magnet und Positionssensor

MD-Lambda-View Seilzugsensor mit Platine

Positionssensor eingesetzt (unverklebt)

Funktionstest

Die ersten Prototypen befinden sich gerade im Aufbau. Sobald diese fertig sind, wird es hier weitere Informationen geben.
